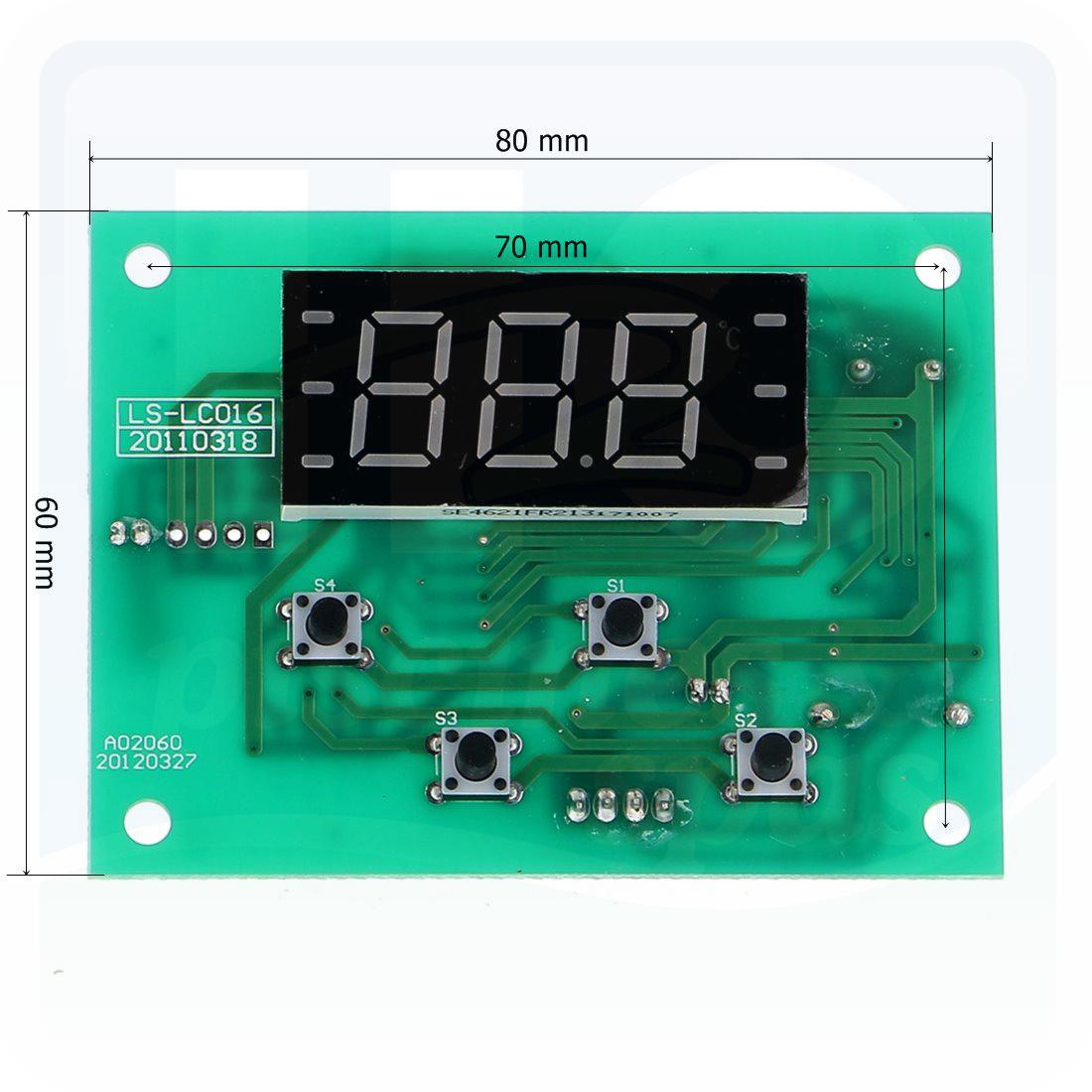

Dimensions

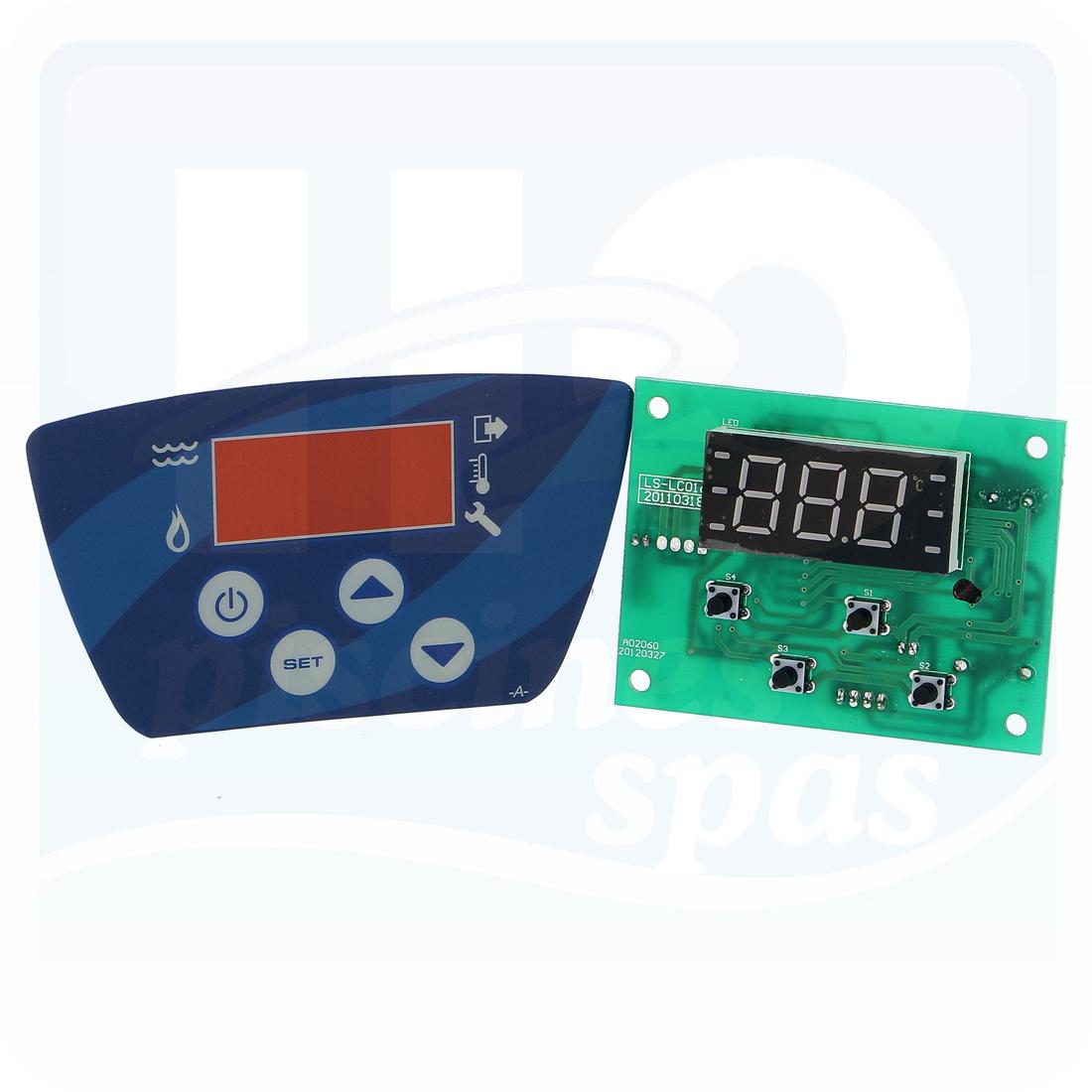

Carte afficheur et lexan des pompes à chaleur ZODIAC Power - PI20 et Everpac -  Version Easy Connect

Carte afficheur et lexan des pompes à chaleur ZODIAC Power - PI20 et Everpac - Version Easy Connect

Référence H2O : CARZOD45823790
Référence Fabricant : R07239

73,08€ TTC 99,94€ TTC -27%

Quantité :
  41 pièces en stock Cet article est réellement en stock dans nos entrepôts.

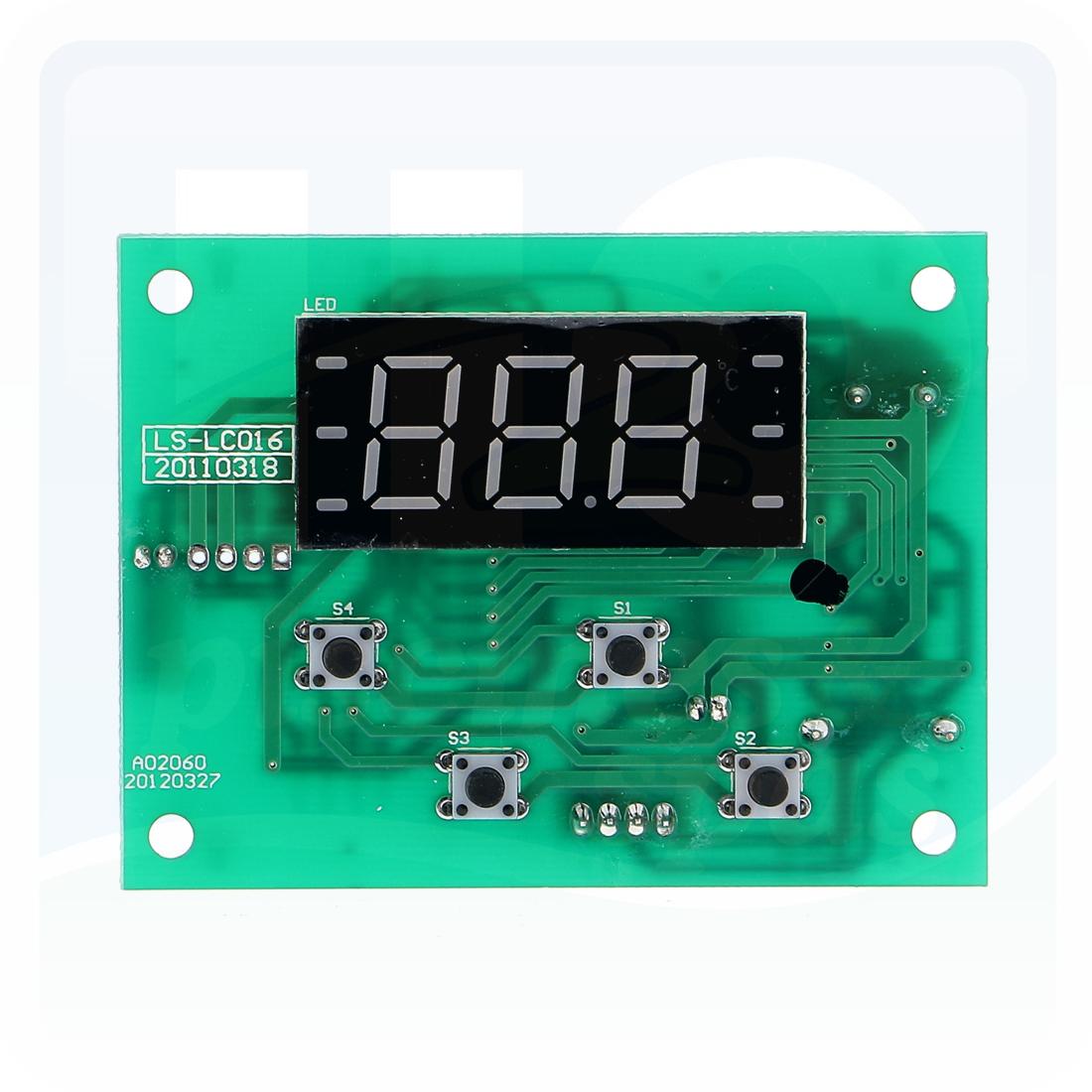

La carte afficheur Easy Connect équipent les modèles de pompe à chaleur ZODIAC Power - PI20 et Everpac.

Détails techniques

Vous ne savez pas comment faire pour changer votre carte d'interface ?

Suivez le pas à pas

1





  • Ouvrir le compartiement technique de la pompe à chaleur
  • Dévisser les vis du toit de la pompe à chaleur
Capture







  • Dé-clipper les 2 pattes de fixation intérieure
CARZOD45823790 0002
  • Faire pivoter le capot vers l'avant et débrancher le câble sur la carte afficheur
  • Retirer le lexan sur le capot
3
  • Dévisser les écrous de la carte
  • Extraire la carte et la remplacer par la nouvelle
4
  • Revisser les écrous, mais attention à ne pas trop les serrer.
  • L'afficheur ne doit pas dépasser de la façade
1
  • Recoller le nouveau lexan et rebrancher la carte d'interface
  • Positionner le capot et clipper les pattes de fixation intérieur
  • Revisser les vis de fixation du capot en commançant par les vis de fication du spport ventilateur (rond vert)
  • Refermer le compartiement technique de la pompe à chaleur (rond rouge)

Informations consommateurs

PLAZOD14121240 0000





Pour vérifier la compatibilité de cette carte avec votre pompe à chaleur Zodiac, plusieurs possibilités.

  • Se munir du modèle et numéro de série de votre pompe à chaleur Zodiac.

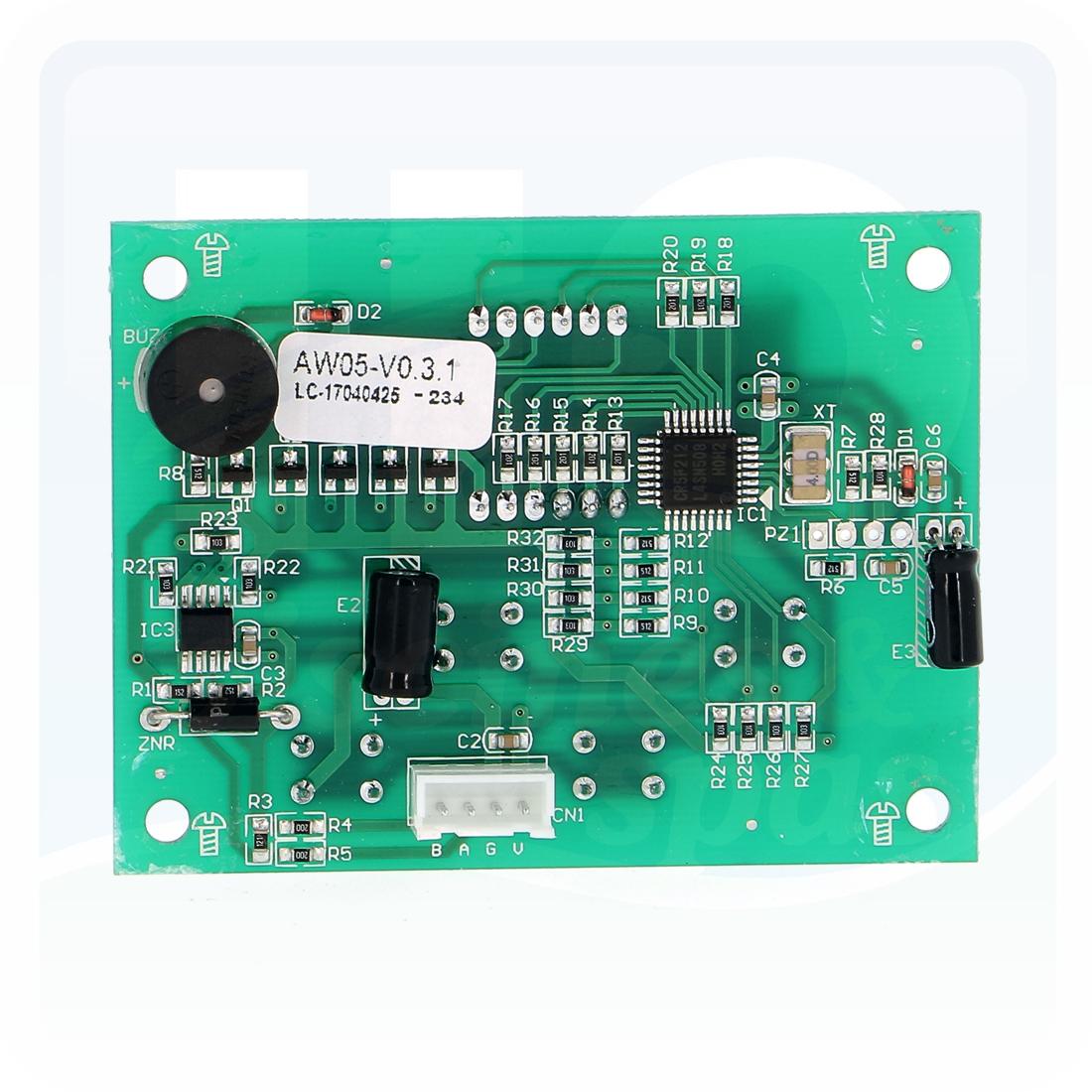

  • Vérifier le numéro à l'arrière de votre carte afficheur, sur l'étiquette blanche. Il doit etre inscrit VO.3.1.
  • Ou alors, démontez le capot latéral ou le capot arrière (suivant le modèle) de votre pompe à chaleur Zodiac, et regardez la platine de régulation qui est présente à l'intérieur (repère 34). Si celle-ci comporte 5 connecteurs (un noir, un rouge et 3 blanc), la carte affcheur est celle qui équipe votre pompe à chaleur.

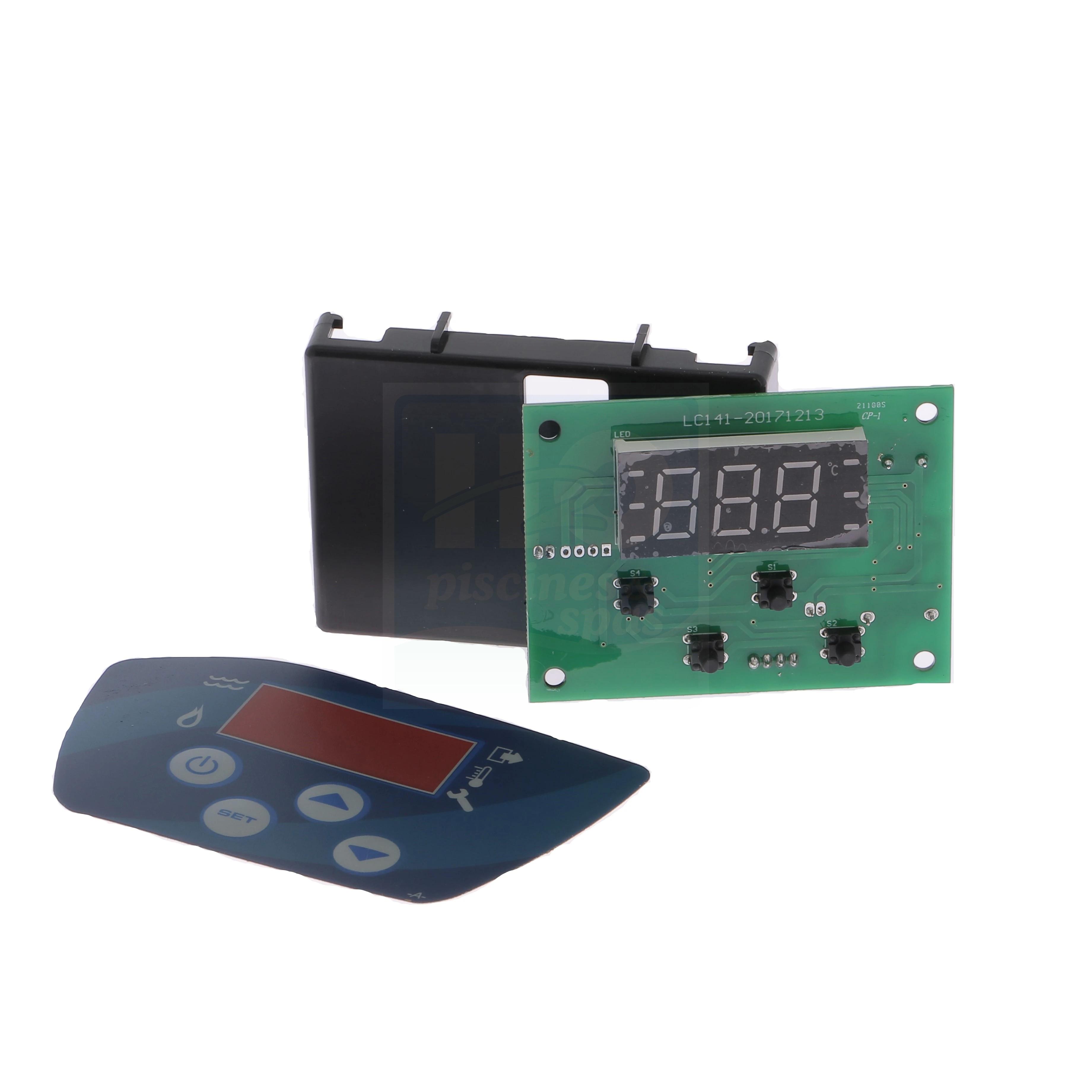

Zodiac, dans un but de qualité et pour protéger la carte afficheur de la pompe à chaleur, à mis au point un cadran de protection en plastique semi rigide (produits complémentaires).
