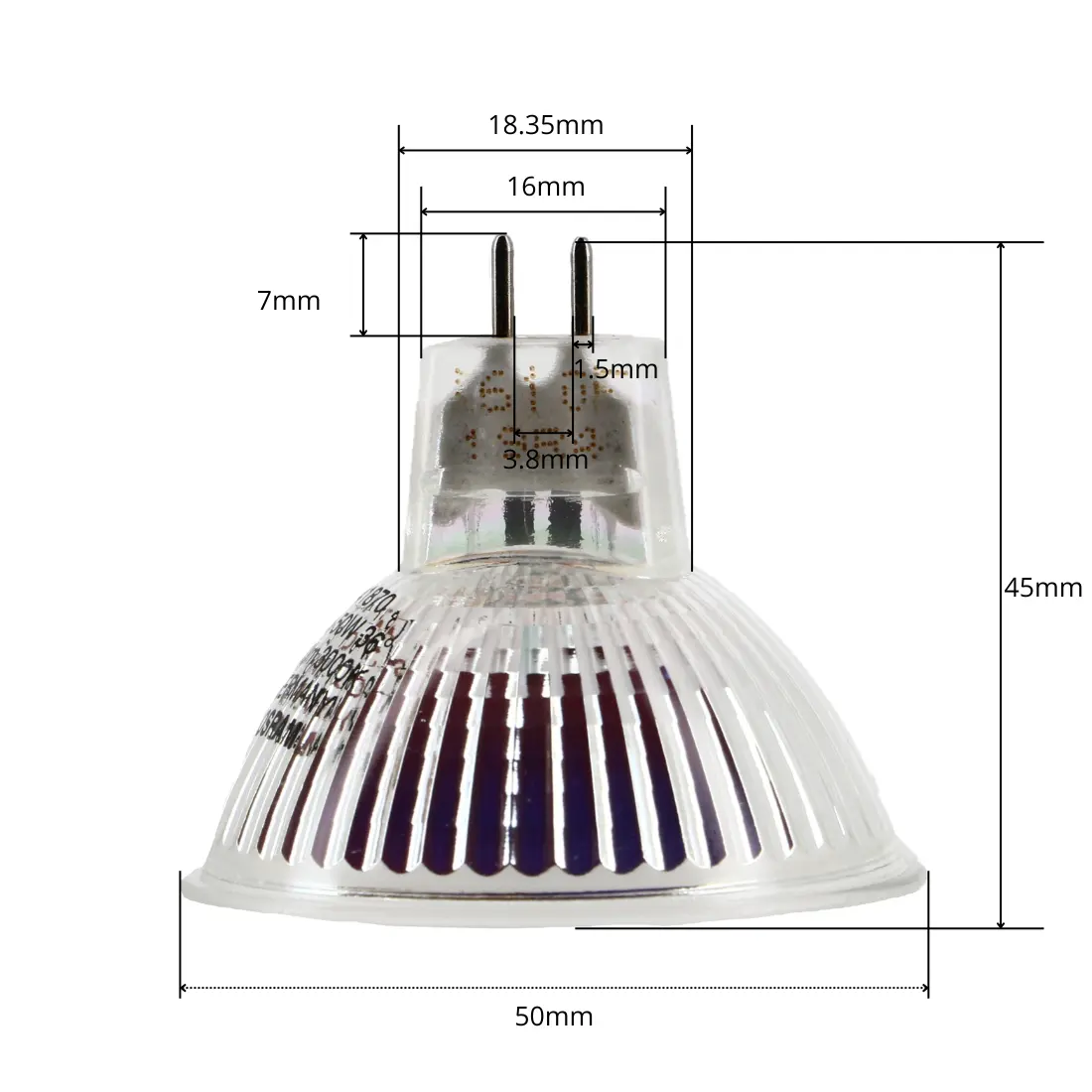

Ampoule à pince de projecteur halogène - 50w - 12v

✅ Compatibilité

Conçue pour les projecteurs de piscine avec fixation à pince. Idéale pour un éclairage halogène puissant et concentré sous l'eau. Remplacement direct pour ampoules de type Q50 GY6.35 M32.


📦 Contenu du produit

• 1 ampoule halogène 50W - 12V (type Q50 GY6.35)

• Ne pas toucher le verre de l’ampoule avec les doigts nus (risque de détérioration)


⚙️ Instructions de pose du projecteur (résumé des étapes d’installation)

1. Déterminer l’emplacement

• Le centre du projecteur doit se situer à 45 à 55 cm du haut de la piscine.

2. Installation de la bride et du passage de câble

• Disposer la bride de fixation selon le schéma prévu.

• Repérer un emplacement possible pour le passage du câble sur la coque.

• Percer un trou Ø 20 mm avec soin, sans bavures.

• Insérer le joint dans la traversée puis dans le trou (fig. 3).

3. Fixation extérieure

• À l’extérieur de la piscine, installer le joint de traversée, la rondelle Ø20, et visser l’écrou HM M20 (fig. 4).

4. Fixation intérieure

• Poser le joint autocollant sur la bride, percer les trous à travers la bride et visser avec les vis M5-30 + rondelles Z5 (fig. 5).

• Passer le câble et laisser 80 cm de mou à l’intérieur de la piscine.

• Enrouler le câble autour du projecteur (fig. 6), puis fixer le projecteur à la bride avec 4 vis ST 4.2 L16 (fig. 7).

5. Finitions

• Visser la bague presse-étoupe (fig. 8).

• Sceller les écrous M5 et rondelles Z5 avec de la mousse polyuréthane (fig. 9).

• Installer une gaine Ø 16 mm pour protéger le câble sous terre.


💡 Remplacement de l’ampoule

1. Dévisser les 4 vis de fixation du projecteur.

2. Retirer le projecteur de l’eau et le poser au bord de la piscine.

3. Démonter l’arrière (8 vis) et remplacer l’ampoule par une ampoule identique 50W - 12V Q50 GY6.35 M32.

4. Éviter de toucher l’ampoule neuve avec les doigts.

5. Replacer le joint correctement.

6. Réinstaller le projecteur avec les vis d’origine.


⚠️ Recommandations de sécurité

• Ne pas utiliser si l’écran de protection est fissuré (Réf. écran : 44450018).

• Si le câble est endommagé, remplacement uniquement par un professionnel qualifié.

• Ne pas couper l'excédent de câble, il servira pour un futur remplacement.



📌 Astuce H2o :

Pour garantir la longévité de votre projecteur, assurez-vous que l’installation est parfaitement étanche et que le joint est bien positionné à chaque démontage/remontage.
