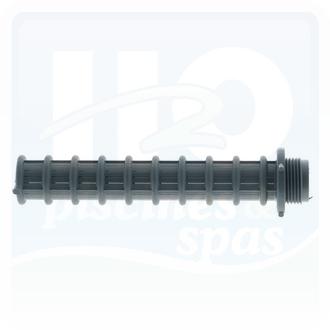

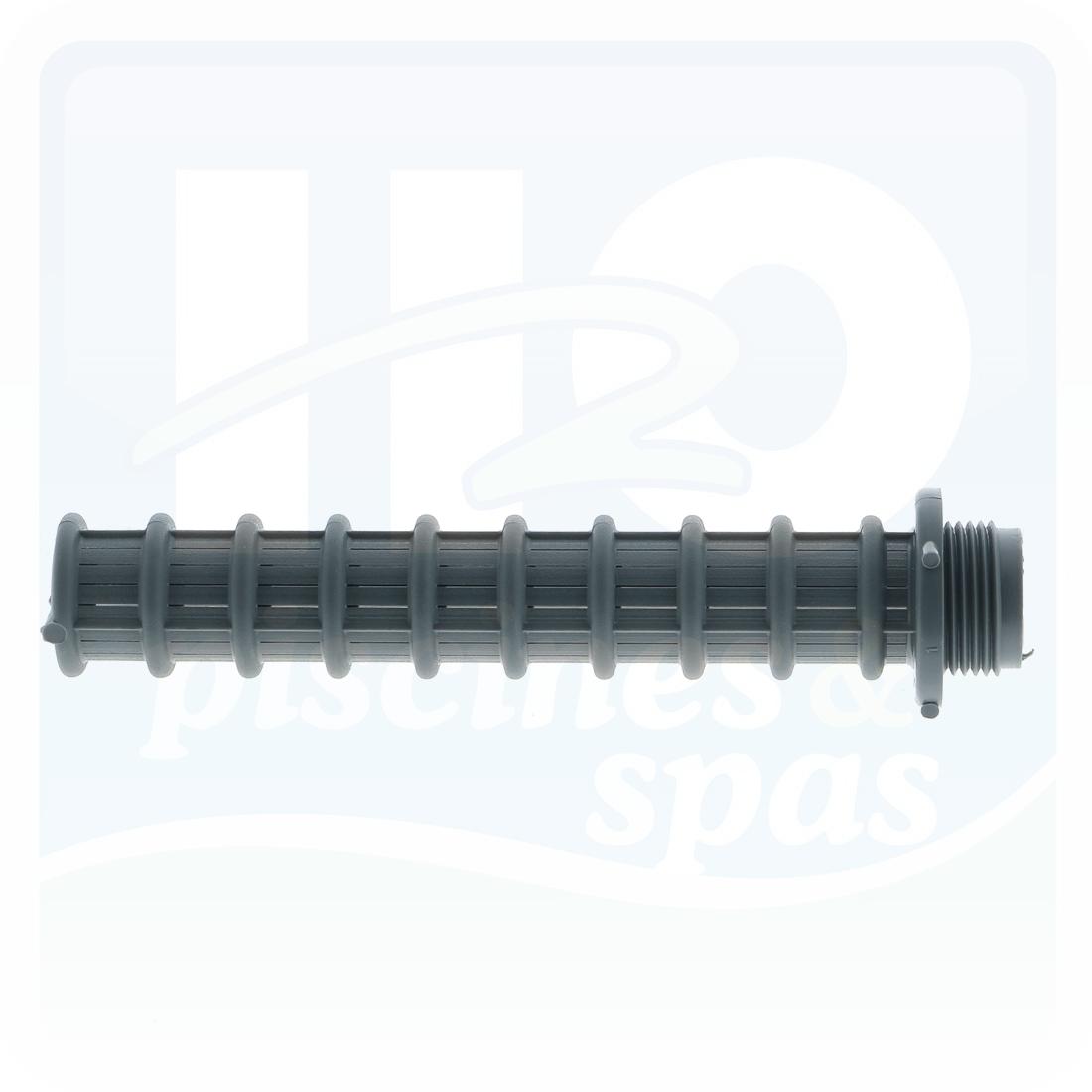

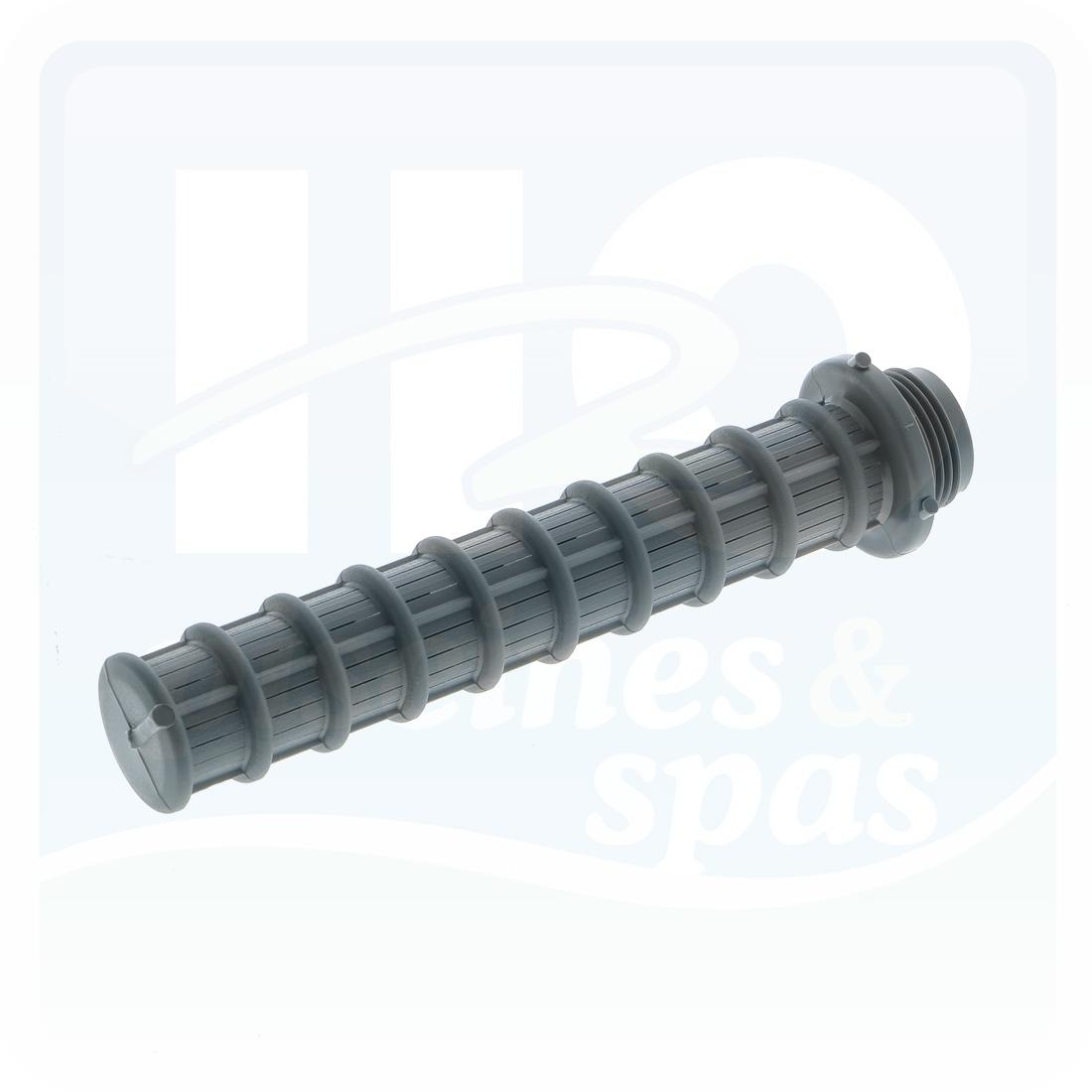

Bras collecteur - crépine 3/4" - 160 mm de filtre ASTRAL Cantabric - Aqualux

Référence H2O : BRAAST37862645 / Référence Fabricant : 00627

Les bras collecteur, souvent appelés crépines permettent le retour de l'eau filtrée dans la piscine.

Ils se vissent sur le collecteur en 3/4", aux nombres (généralement) de 8.

De longueur 160 mm, ils équipent les filtres de piscine ASTRAL® et AQUALUX®.

Lorsque vous avez une crépine de cassée, le sable ou le verre de votre filtre se trouve au fond de votre piscine. Il est conseillé de changer la totalité des crépines.

Informations consommateurs

Les bras collecteur 3/4", peuvent se monter sur n'importe quel filtre de même diamètre, à condition que le collecteur soit taraudé en 3/4".

Lorsque une ou plusieurs crépines sont cassées, une quantité de média-filtrant se trouve devant les buses de refoulement dans le bassin.

H²o piscines et spas, recommande le changement de la totalité des crépines.

Les crépines se montent sur les modèles de filtres à sable de piscine suivants:

ASTRAL Cantabric, Millenium, AQUALUX Calplas, Lubéron.

Détails techniques

Procédure pour changer les crépines d'un filtre à sable de piscine:

1/ Arrêter électriquement la filtration de la piscine
2/ fermer toutes les vannes du bassin, afin d'isoler le filtre.
3/ Positionner la vanne multivoies sur la position "fermé (close)".
4/ Vider le filtre en ouvrant la purge basse et le purgeur d'air haut.
5/ Dévisser le couvercle du filtre à sable (pour un filtre side), ou enlever la vanne 6 voies (pour un filtre Top).
6/ Enlever le sable ou verre du filtre à l'aide (de préférence) d'un aspirateur à eau.
7/ Rincer le fond du filtre avec de l'eau claire.
8/ Démonter le collecteur avec ses crépines et les inspecter.
9/ Changer les pièces cassées ou usées, et remonter l'ensemble dans la cuve du filtre.
10/ Fermer la purge basse et couvrir d'eau les crépines avant l'ajout du nouveau média-filtrant.
11/ Verser le sable ou le verre (plus grosse granulométrie) afin de couvrir les crépines (égaliser).
12/ Verser ensuite le sable ou le verre fin, jusqu'à la quantité nécessaire (en fonction du modèle).
13/ Vérifier le joint du couvercle et le changer si nécéssaire (pas de silicone sur le joint. Préférez de l'eau savonneuse).
14/ resserrer le couvercle.
15/ Mettre la vanne 6 voies sur lavage, ouvrir les vannes du bassin (pour remplir gravitairement le filtre).
16/ Une fois remplie, fermer le purgeur d'air.
17/ Mettre la filtration en marche afin d'effectuer un lavage du nouveau média-filtrant.
18/ Arrêter la pompe
19/ Mettre la vanne en position filtration.
20/ Mettre la pompe en route

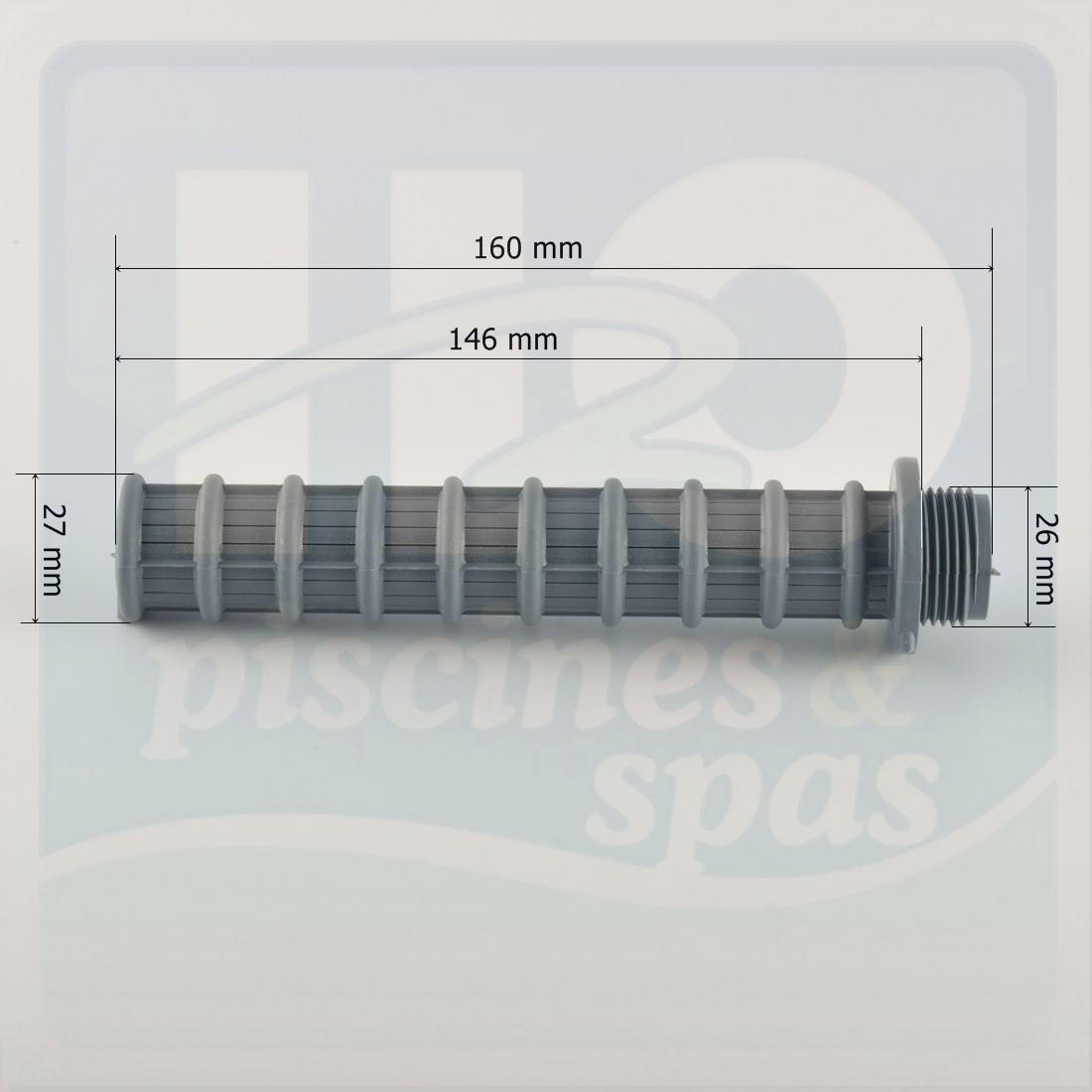

Dimensions

(Longueur sans pas de vis)	146 mm
A (Diamètre pas de vis)	26 mm
B (Longueur total)	160 mm
