Carte d'interface utilisateur + lexan + capot de la pompe à chaleur ZODIAC Z200 uniquement

Référence H2O : CARZOD40592985
Référence Fabricant : R09834

102 pièces en stock Cet article est réellement en stock dans nos entrepôts.

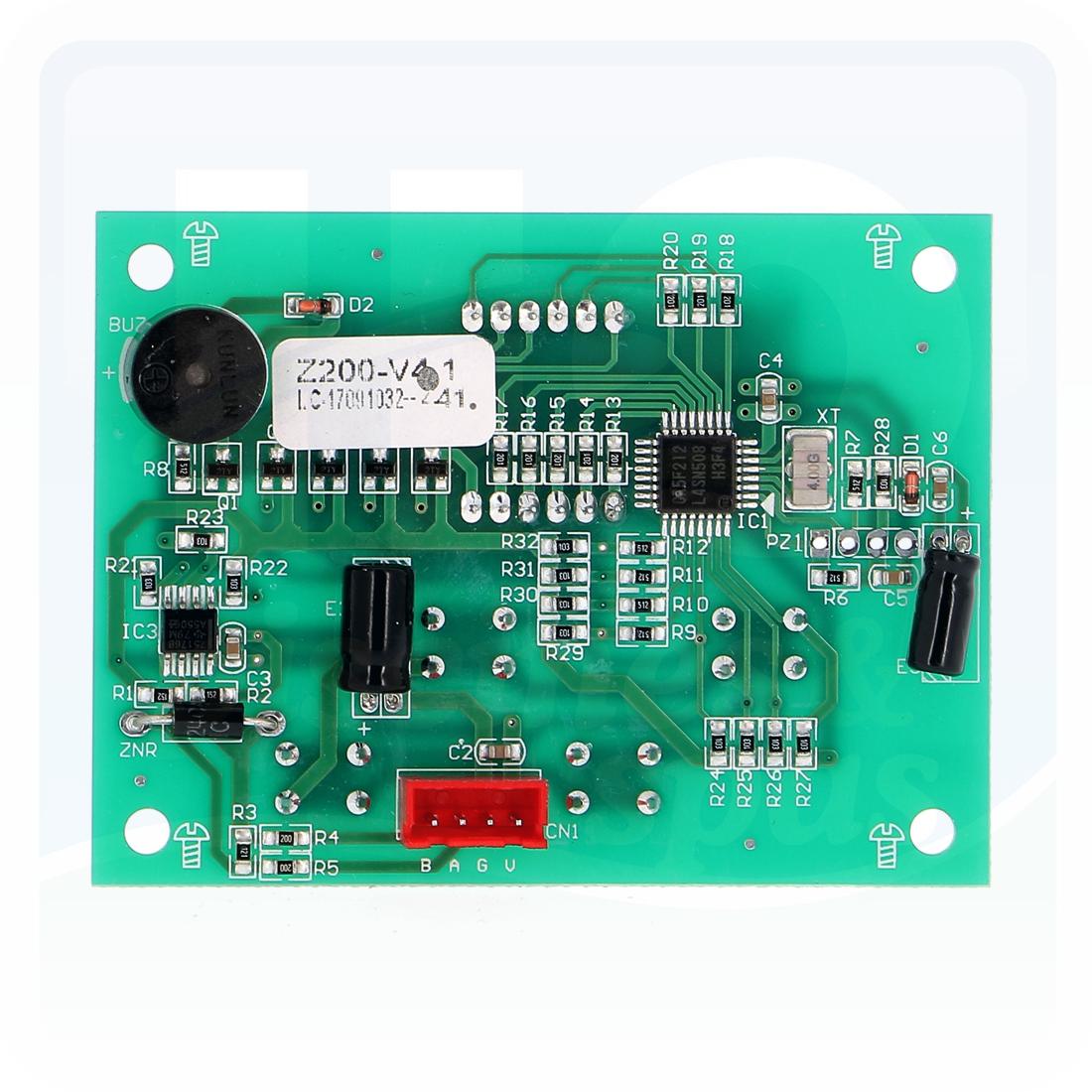

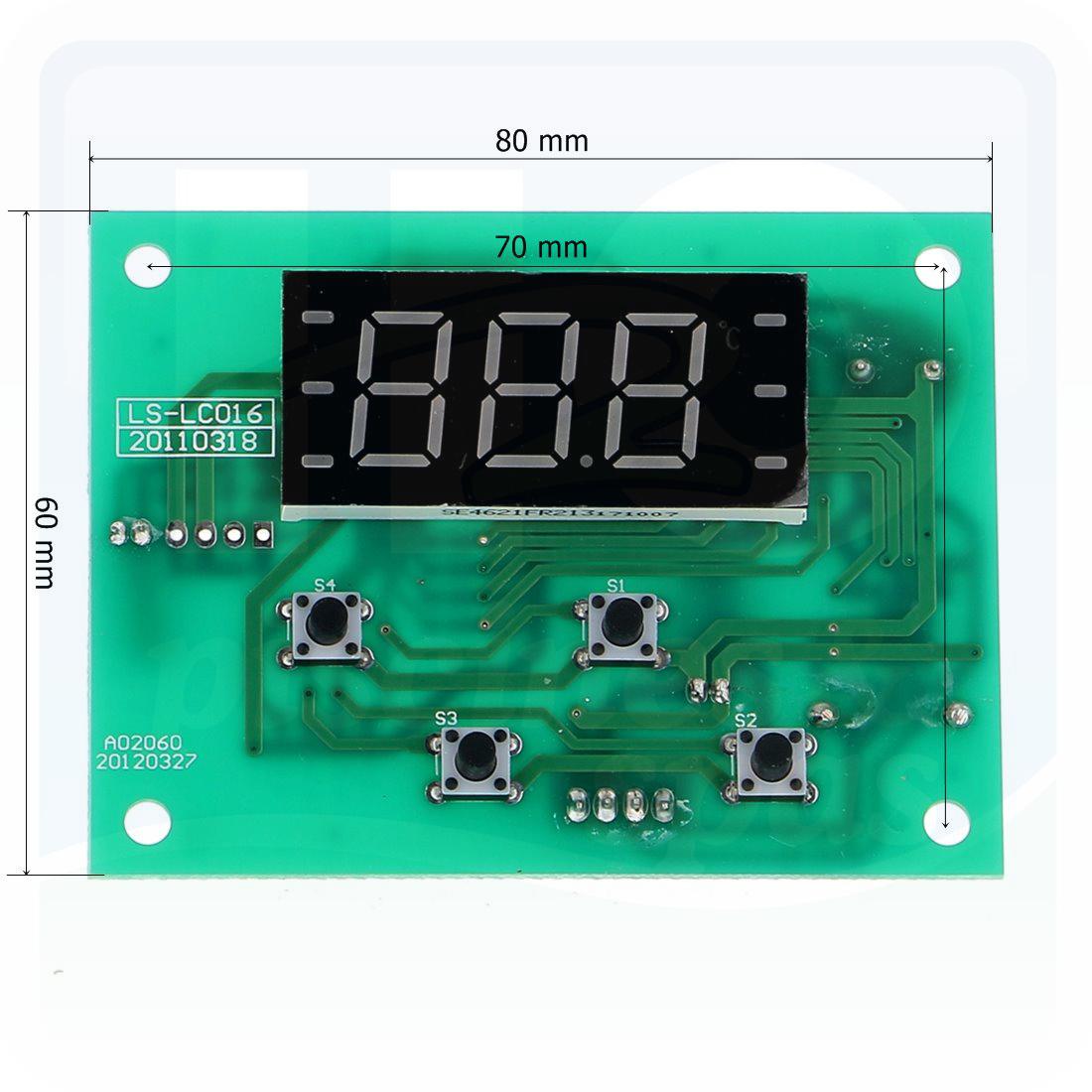

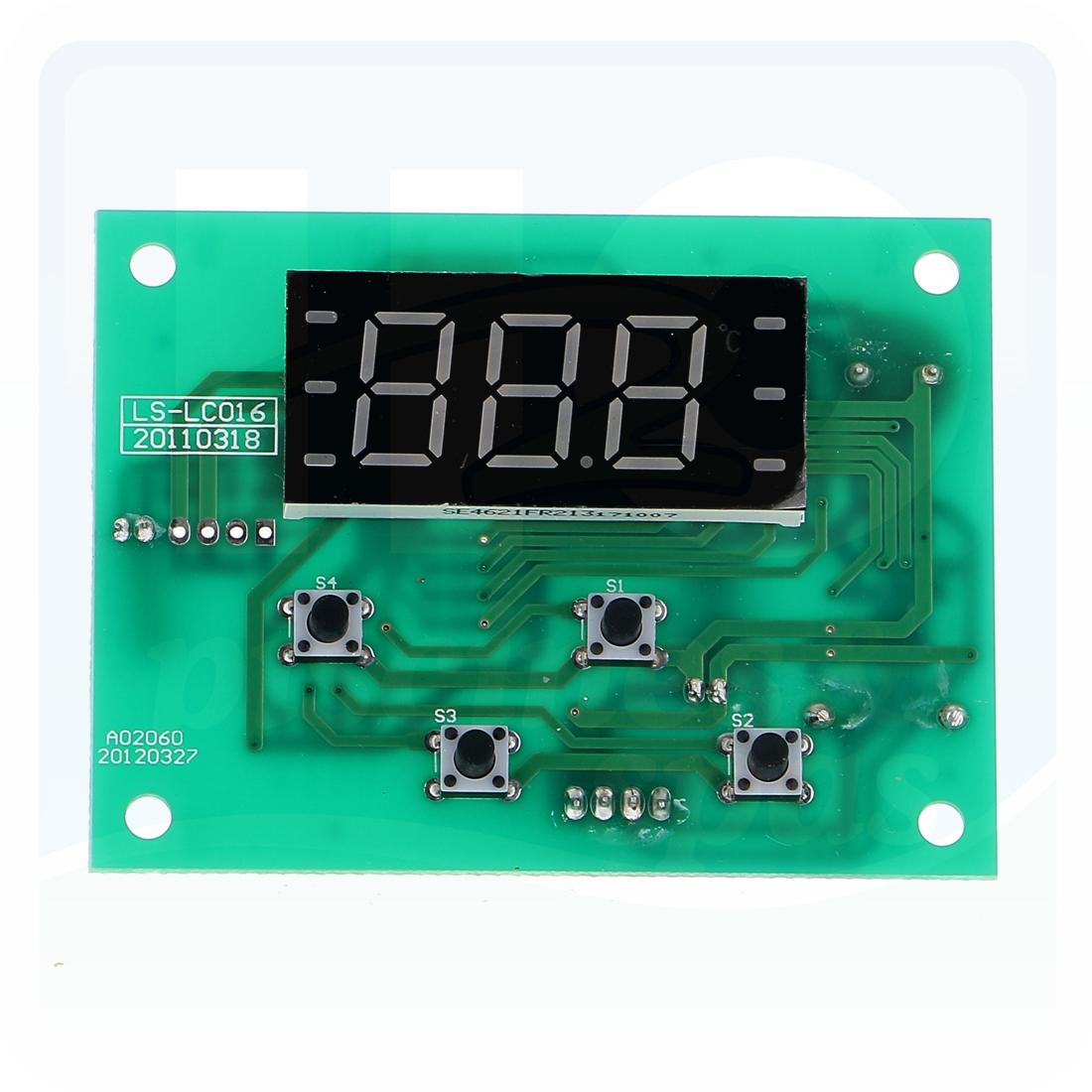

Cette carte d'interface utilisateur à été spécialement conçue par ZODIAC® pour la pompe à chaleur Z200™.

Elle ne doit pas être installée sur un autre modèle de pompe à chaleur de piscine ZODIAC® .

La carte interface permet à l'utilisateur de programmer les paramètres accessibles dans le menu proposé, pour un fonctionnement optimum de la pompe à chaleur de piscine.

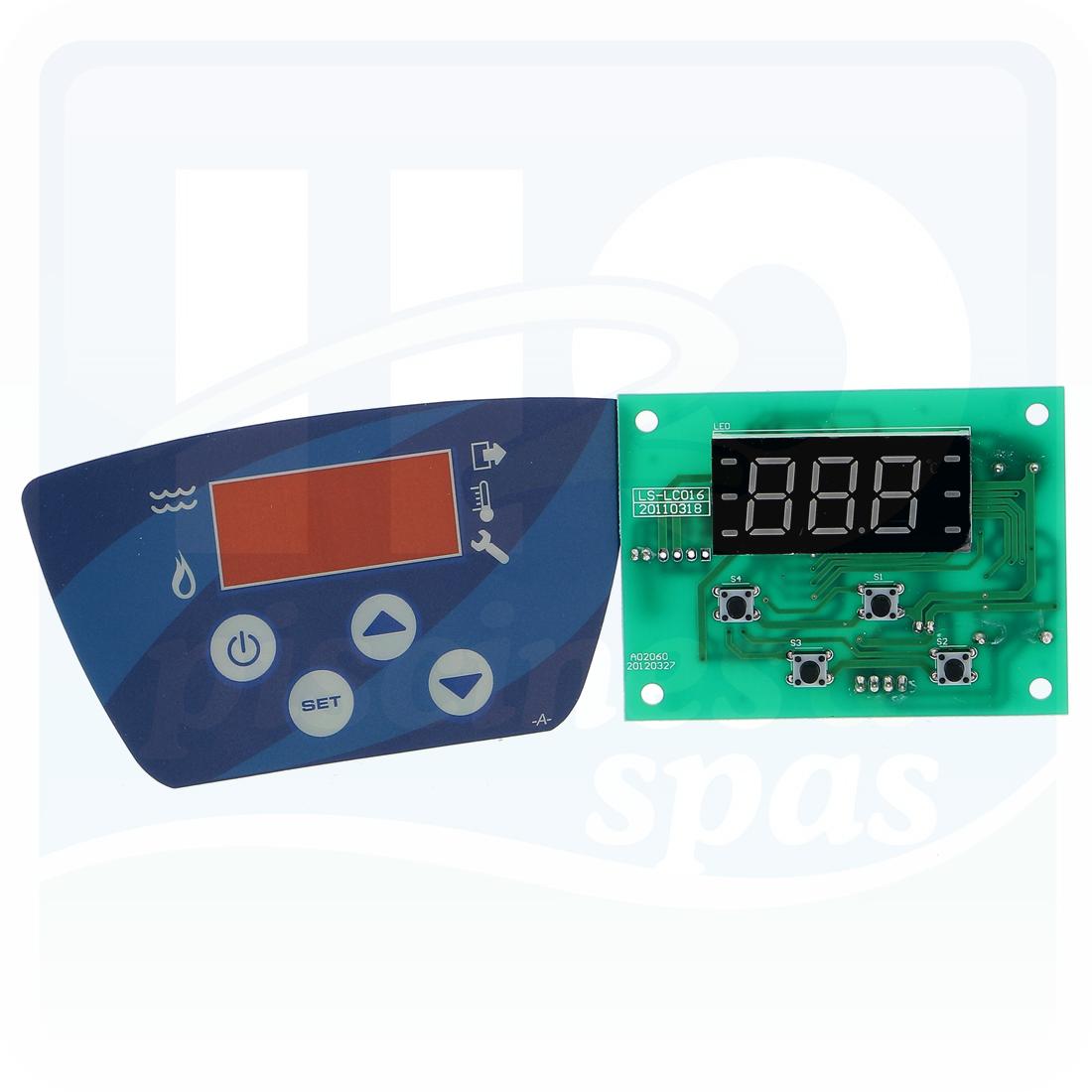

Le lexan, fourni avec, indique la fonctionnalité de chaque touche. Il est auto-adhésif.

Confronter aux intempéries la carte et le lexan, sont à protéger efficacement.

ZODIAC® a créé un cadran de protection à monter devant le lexan.

Carte d'interface utilisateur + lexan + capot de la pompe à chaleur ZODIAC Z200 uniquement

Détails techniques
Produits associés

Détails techniques

Vous ne savez pas comment faire pour changer votre carte d'interface ?

Suivez le pas à pas

Ouvrir le compartiement technique de la pompe à chaleur
Dévisser les vis du toit de la pompe à chaleur

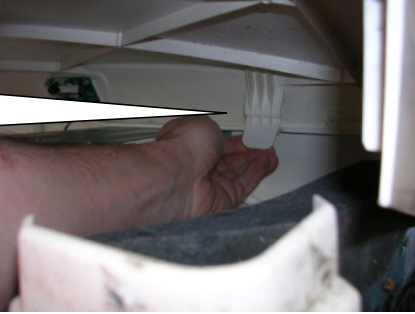

Dé-clipper les 2 pattes de fixation intérieure

Faire pivoter le capot vers l'avant et débrancher le câble sur la carte afficheur
Retirer le lexan sur le capot

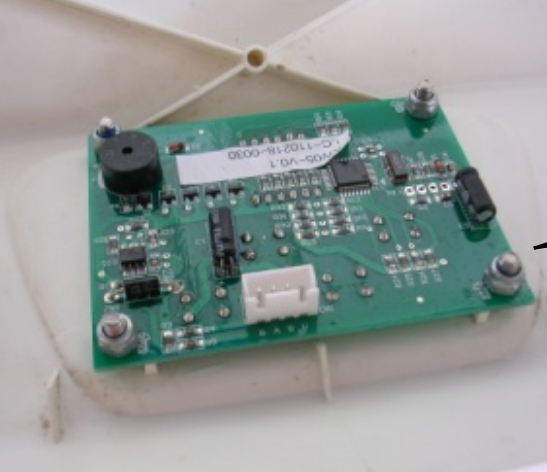

Dévisser les écrous de la carte
Extraire la carte et la remplacer par la nouvelle

Revisser les écrous, mais attention à ne pas trop les serrer.

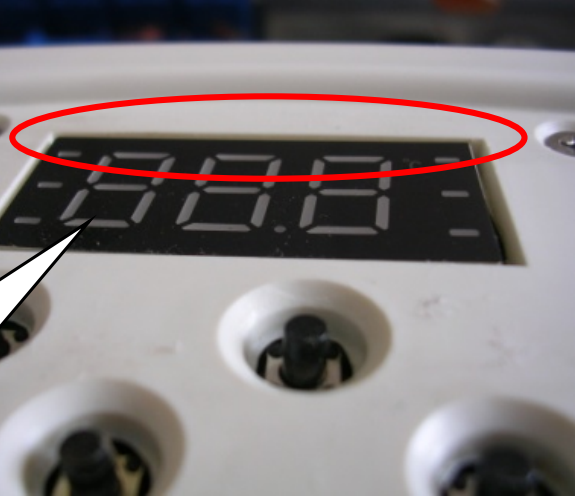

L'afficheur ne doit pas dépasser de la façade

Recoller le nouveau lexan et rebrancher la carte d'interface
Positionner le capot et clipper les pattes de fixation intérieur

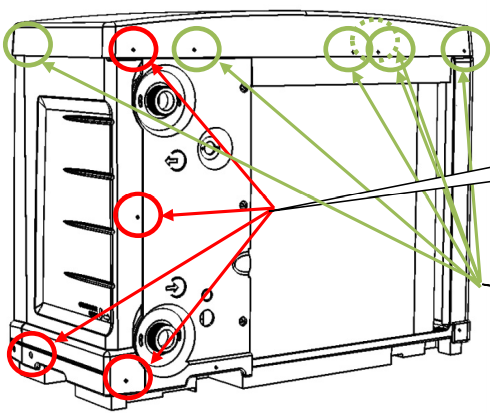

Revisser les vis de fixation du capot en commançant par les vis de fication du spport ventilateur (rond vert)
Refermer le compartiement technique de la pompe à chaleur (rond rouge)
