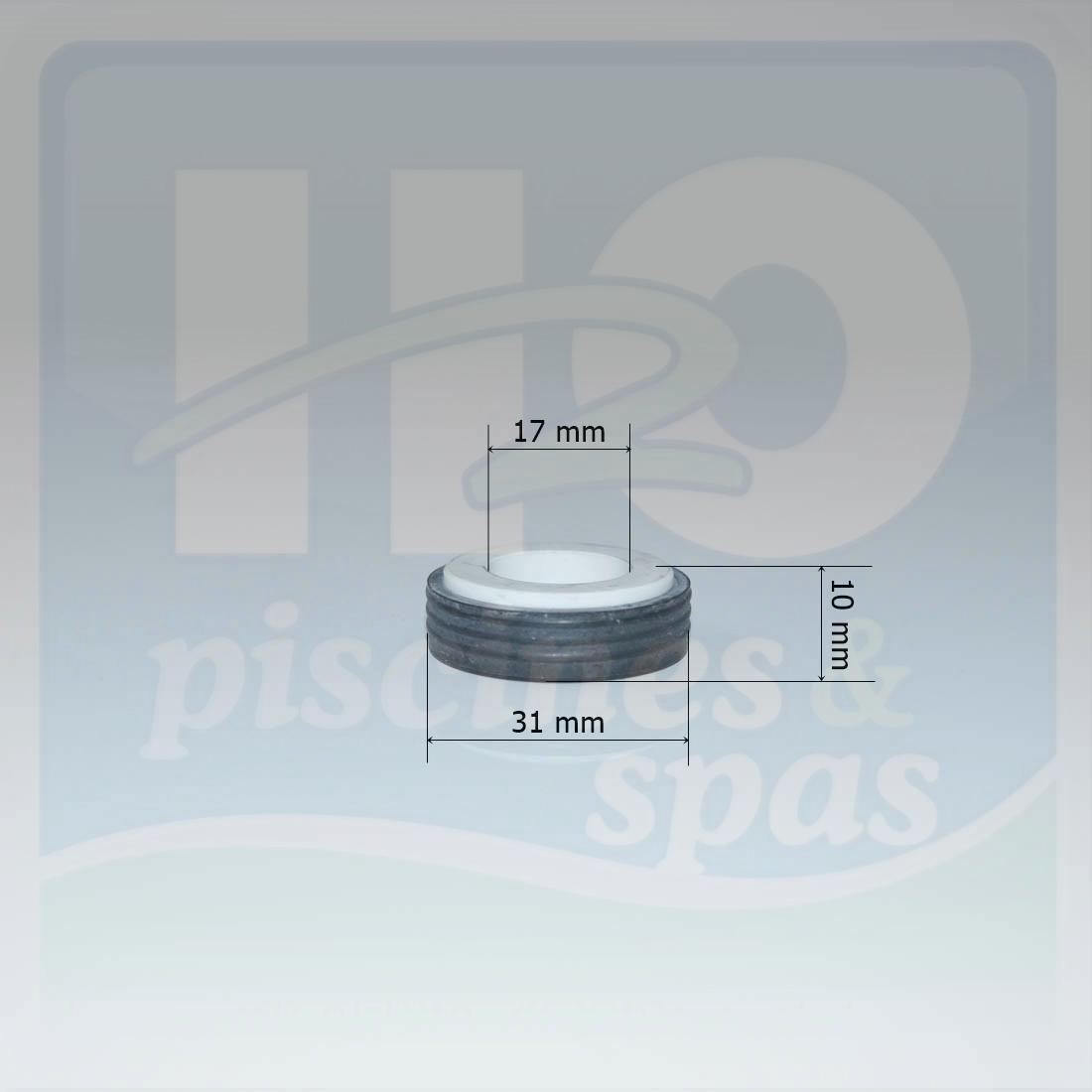

Garniture mécanique des pompes de piscine PENTAIR Ultra Flow - Intelliflo - Whisperflo - Eagle - Surpresseur POLARIS avant avril 2009

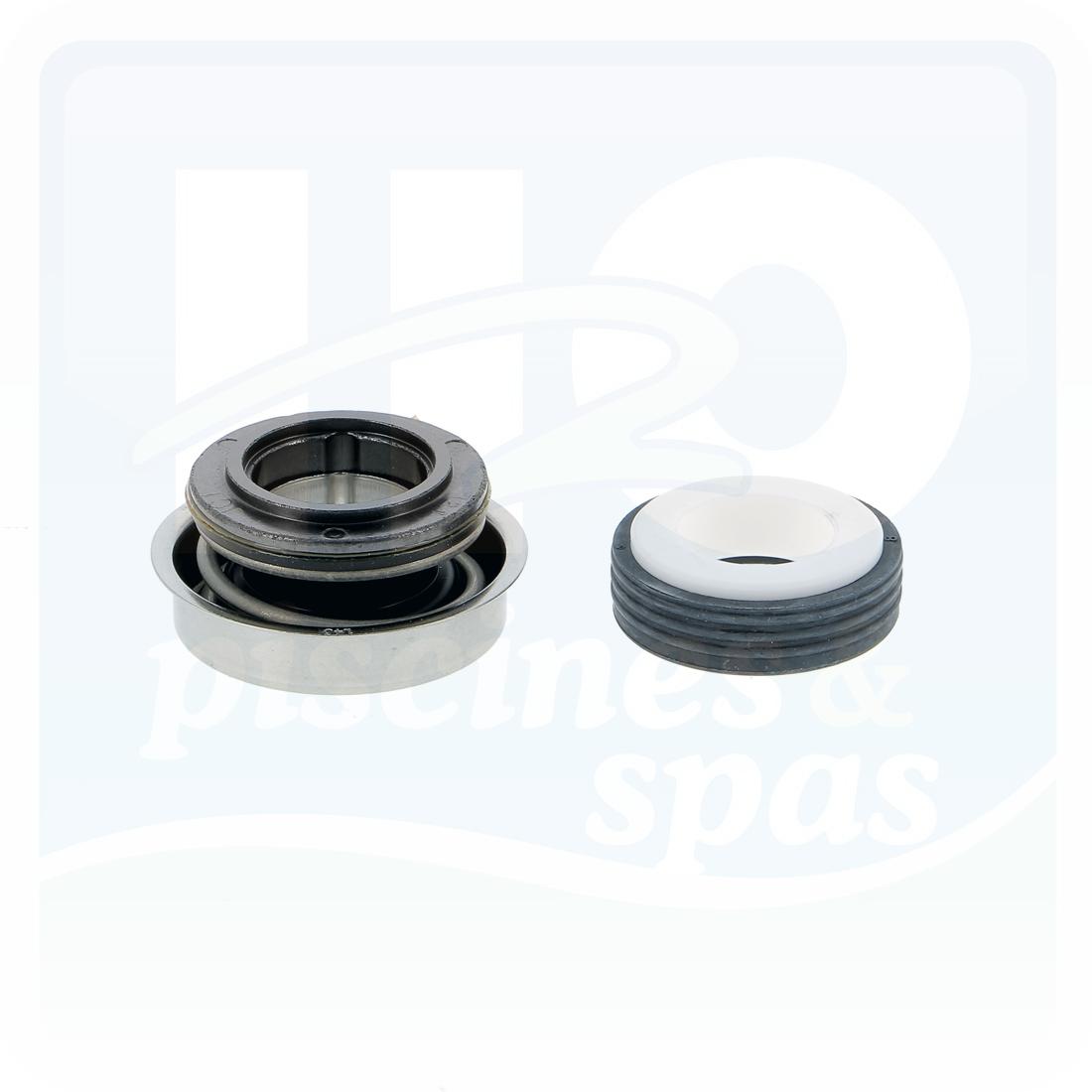

La garniture mécanique est composée nécessairement de :

• un élément tournant ou rotor, lié à l'arbre en rotation
• un élément fixe ou stator, lié au carter de l'équipement

Un de ces deux éléments présente une liaison souple avec son support de façon à permettre un alignement parfait des faces du stator et du rotor de la garniture, pour garantir l'étanchéité du système.

Les surfaces en regard sont nécessairement très lisses et quasiment planes. Au cours de leur fabrication, elles sont polies et généralement rodées.

Lorsque le rotor est doté d'un lien flexible, on parle de rotor flottant ou garniture tournante, à l'inverse lorsqu'il s'agit du stator, on parle de stator flottant ou garniture stationnaire

Lubrification:

Pour les garnitures mécaniques lubrifiées, le fluide sous pression environnant la garniture, conduit à la formation d'un film lubrifiant entre les faces de la garniture.

Ce film, d'épaisseur généralement inférieure au micromètre, conditionne les performances et le comportement du dispositif étanchéité. C'est le point clé d'une garniture mécanique.

La circulation du lubrifiant peut se faire selon les cas, par thermosiphon, à l'aide d'une petite pompe, ou par un séparateur de type cyclone connecté au refoulement de la pompe.

Quand c'est possible, il est préférable que les matériaux d'une garniture simple soient sélectionnés pour ne pas nécessiter de lubrifiant autre que le fluide pompé.
